Vista general

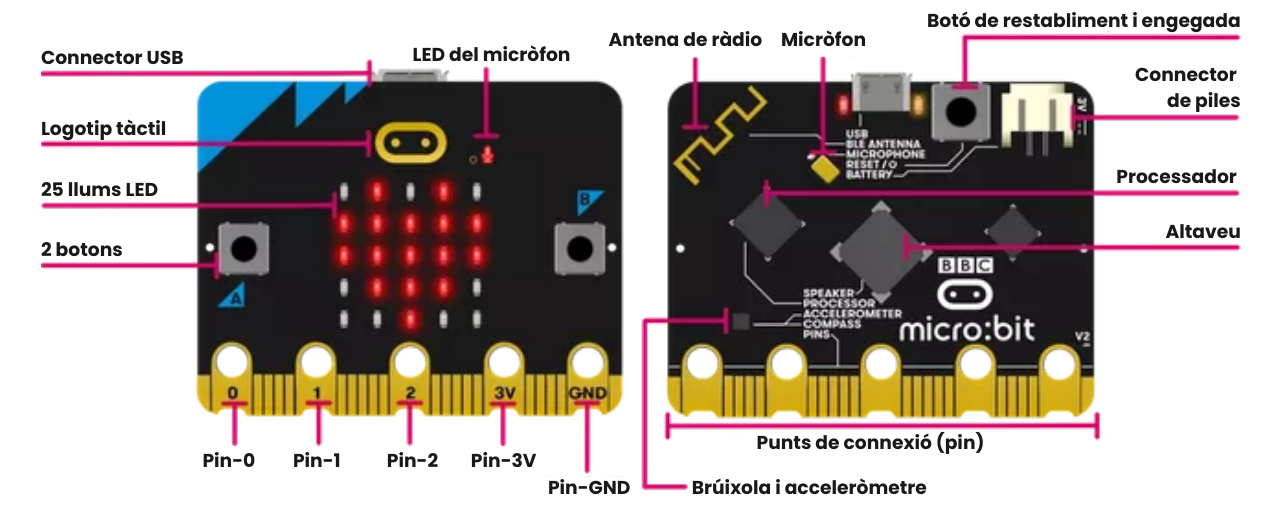

Nova micro:bit amb so
Micro:bit original

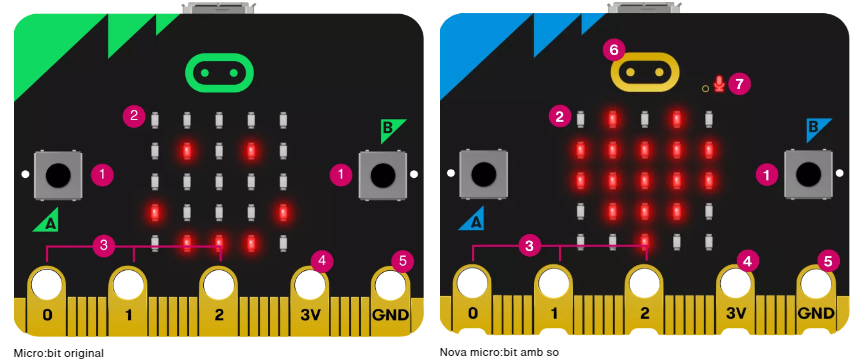

Característiques de la part frontal
1. Botons
La micro:bit té dos botons a la part frontal que poden ser usats junts o separadament per a fer que passin coses.
2. Pantalla LED i sensor de llum
25 LED disposats en una graella de 5x5 conformen la pantalla per mostrar imatges, paraules i números. També poden actuar com a sensors, mesurant la quantitat de llum que incideix a la micro:bit.
3. Pins - GPIO
Els pins GPIO (pins d’entrada i sortida de propòsit general, General Purpose Input Output pins) permeten connectar auriculars, sensors de contacte i afegir altres dispositius electrònics per ampliar les possibilitats de la micro:bit. La nova micro:bit té un perfil dentat per enganxar-hi les pinces cocodril amb més seguretat.
4. Pin - Alimentació de 3 volts
Pots alimentar leds externs i d’altres dispositius electrònics utilitzant el terminal d’alimentació de 3 V.
5. Pin - Terra
El pin GND és el terminal de referència, també anomenat massa o terra. S’utilitza per tancar els circuits elèctrics quan es connecten auriculars, leds o interruptors externs a la micro:bit.
6. Logotip tàctil - nou
La nova micro:bit té una entrada extra. El logotip daurat també funciona com un sensor tàctil. Pots utilitzar-lo com un botó extra, a més dels botons A i B.
7. LED del micròfon - nou
Pots crear programes que responguin al so fort o fluix i mesurar el nivell de soroll amb el micròfon que incorpora la nova micro:bit. Quan el LED del micròfon està encès, indica que el micròfon està actiu mesurant el nivell de so. Just a l’esquerra del LED, hi ha un petit forat per on el so arriba al micròfon.

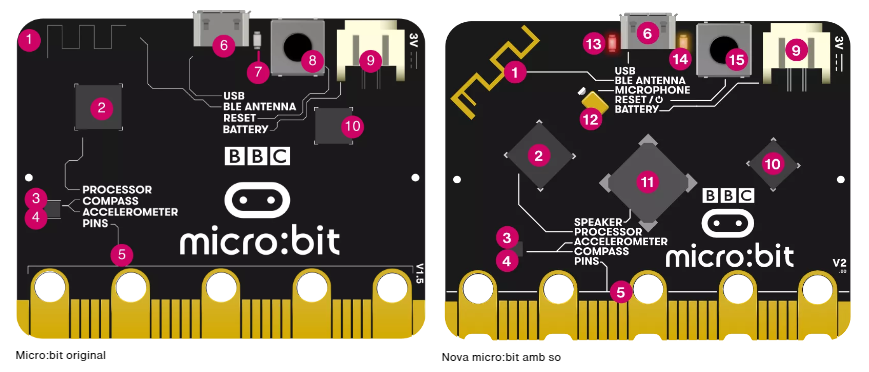

Característiques de la part posterior
1. Antena de ràdio i Bluetooth
La micro:bit pot comunicar-se amb altres micro:bits per ràdio, i amb altres dispositius fent servir el Bluetooth.
2. Processador i sensor de temperatura
El processador de la micro:bit és el seu cervell, buscant, descodificant i realitzant les teves instruccions. També conté un sensor de temperatura perquè pugueu mesurar la calor o el fred del vostre entorn.
3. Brúixola
Troba el nord magnètic o mesura la força dels camps magnètics amb la brúixola de la micro:bit. Pot mesurar camps magnètics en tres eixos, de manera que pots utilitzar-la per a experiments científics o per fer alarmes senzilles de portes o finestres.
4. Acceleròmetre
L’acceleròmetre de la micro:bit mesura forces en 3 dimensions, inclosa la gravetat, de manera que els teus projectes puguin indicar en quina posició es troba la teva micro:bit. Pots utilitzar-lo per a experiments científics, afegir esdeveniments de sacsejada als jocs o crear alarmes senzilles que t’alertin quan algú mou les teves coses.
5. Pins
Connecta la micro:bit per fer auriculars, interruptors i dispositius electrònics senzills, sensors tàctils i moltes coses més. Els punts de connexió (pin) poden alimentar accessoris senzills com ara llums de colors, motors i robots.
6. Endoll micro USB
Transfereix programes a la micro:bit des d’un ordinador i alimenta-la fent servir la interfície USB.
7. LED groc únic
El LED groc a la cara posterior de la micro:bit original s’encén de manera intermitent quan s’hi descarrega un programa, i s’encén de forma permanent quan la micro:bit s’alimenta pel port USB.
8. Botó de restabliment
Reinicia el programa de la micro:bit amb el botó de reinici.
9. Connector de piles
En lloc d’alimentar la micro:bit des del port USB, pots desconnectar-la de l’ordinador i utilitzar piles. Això és realment útil si et vols endur la micro:bit, portar-la a sobre o fer jocs amb ella. Pot funcionar durant molt de temps amb només un parell de piles AAA.
10. Interfície USB
El xip de la interfície USB s’utilitza quan es transfereix un nou programa a la memòria flaix, enviant i rebent dades entre la micro:bit i l’ordinador.
11. Altaveu - nou
La nova micro:bit, ara amb so, incorpora un altaveu perquè puguis afegir, encara més fàcilment, música i nous sons als teus projectes.
12. Micròfon - nou
El micròfon i el LED indicador de la nova micro:bit estan ubicats a la cara posterior de la placa. El LED s’il·lumina quan està supervisant els nivells de so i és visible com a icona de micròfon a la part frontal del tauler. La part frontal també té un petit forat per permetre que el so entri al micròfon.
13. LED vermell d'alimentació - nou
El LED vermell a la cara posterior de la nova micro:bit s’encén quan la placa està alimentada, sigui amb piles o pel port USB.
14. LED groc USB - nou
A la nova micro:bit, un LED groc s’encén de forma intermitent quan la placa es comunica amb l’ordinador pel port USB, per exemple quan hi gravem un programa.
15. Botó de restabliment i engegada - nou
Si prems aquest botó de la nova micro:bit, la micro:bit es restablirà i tornarà a executar el programa des del principi. Si el mantens premut, el LED vermell d’alimentació s’apagarà. Quan el LED de marxa s’apagui, deixa anar el botó i la teva micro:bit quedarà en mode de suspensió per estalviar energia. Fes això perquè les piles durin més temps. Torna a prémer el botó per activar la micro:bit.
